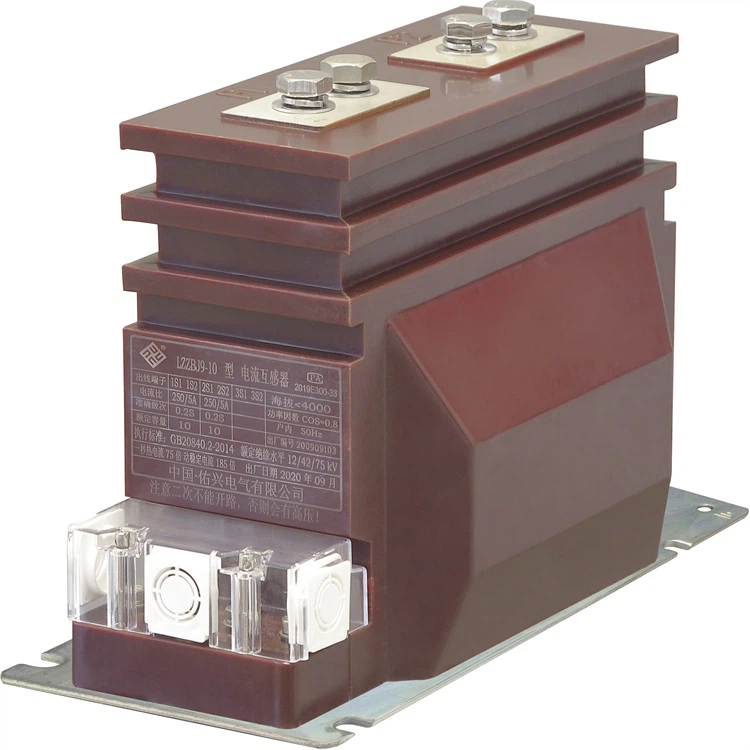

ہائی وولٹیج سی ٹی کیا ہے؟
ہائی وولٹیج سی ٹی میں ایک سے زیادہ ثانوی ونڈینگ ہوتی ہے لیکن وہی بنیادی ونڈینگس ہوتی ہے تاکہ وہ علیحدہ پیمائش اور تحفظ کے سرکٹس میں یا مختلف قسم کے حفاظتی آلات سے تعلق کے ل. استعمال ہوسکیں۔ یہ بجلی کے نظام کی پیمائش اور تحفظ کے ل high ہائی وولٹیج کرنٹ کو کم وولٹیج کرنٹ میں تبدیل کرنے میں کلیدی کردار ادا کرتا ہے۔
حفاظت کو یقینی بنانا
بجلی کی تقسیم اور ٹرانسمیشن کے منظرناموں میں ، محفوظ آپریٹنگ ماحول کو برقرار رکھنے کے لئے HV CT ضروری ہے۔ وہ ایک عین مطابق موجودہ سگنل فراہم کرتے ہیں جو حفاظتی ریلے کے ذریعہ غیر معمولی حالات جیسے مختصر سرکٹس یا اوورلوڈز کا پتہ لگانے کے لئے استعمال ہوتا ہے۔ اس اہم معلومات کی پیش کش کرکے ، HV CT ریلے کو فوری طور پر ٹرپ سرکٹ توڑنے والوں کے قابل بناتا ہے ، اس طرح بجلی سے آگ ، سامان کو پہنچنے والے نقصان اور اہلکاروں کو ممکنہ نقصان کو روکتا ہے۔
پیمائش اور نگرانی میں سہولت فراہم کرنا
بلنگ - سطح کی پیمائش سے لے کر پیچیدہ تفریق سے متعلق تحفظ کی اسکیموں تک ، موجودہ ٹرانسفارمر سیکنڈری ریلے اور آٹومیشن کنٹرولرز کے ذریعہ درکار مناسب اور وولٹیج کی نگرانی کی مقدار فراہم کرتے ہیں۔ یہ صلاحیت یوٹیلیٹی کمپنیوں کے بلنگ کے عمل جیسے منظرناموں میں بہت ضروری ہے ، جہاں استعمال شدہ طاقت کی درست پیمائش مناسب ہے۔
نقصان اور ٹائم ٹائم کو روکنا
سی ٹی ناکام ہونے سے پہلے ہی اوورلوڈز اور بے ضابطگیوں کے آپریٹرز کو فوری طور پر انتباہ کرکے مہنگا ہونے کے اوقات اور کھوئے ہوئے محصول کو کم سے کم کرتا ہے۔ مسلسل مینوفیکچرنگ کے عمل یا مشن جیسے منظرنامے - اہم سہولیات ، جہاں اپ ٹائم اہم ہے ، HV CT بجلی کے نظام کی ہموار کارروائی کو برقرار رکھنے میں ایک اہم کردار ادا کرتا ہے۔ غیر متوقع طور پر بندش کو روکنے اور مرمت کے اوقات کو کم سے کم کرنے سے ، HV CT اس سہولت کی مجموعی وشوسنییتا اور پیداوری میں حصہ ڈالتا ہے۔
GB20840.2-2014 andec60044-1 معیارات کے مطابق کرنٹ ٹرانسفارمر
ریٹیڈ موصلیت کی سطح: 12/42/75KV
درجہ بند سیکنڈری کرینٹ: 5 اے یا 1 اے
درجہ بندی کی فریکوئنسی: 50 ہ ہرٹز یا 60 ہ ہرٹز
محیطی درجہ حرارت: -5 ڈگری ~ +40 ڈگری
میڈیم وولٹیج موجودہ ٹرانسفارمر سنگل مرحلہ
موجودہ ٹرانسفارمر GB20840.2-2014 اور IEC60044-1 معیارات کے مطابق ہیں
ریٹیڈ موصلیت کی سطح: 24/65/125KV
درجہ بند ثانوی موجودہ: 5A یا 1A
ریٹیڈ فریکونسی: 50 ہ ہرٹز یا 60 ہ ہرٹز
محیطی درجہ حرارت: -5 ڈگری ~ +40 ڈگری
پیمائش کے لئے موجودہ ٹرانسفارمر
موجودہ ٹرانسفارمر GB20840.2-2014 اور IEC60044-1 معیارات کے ساتھ غلطی ہیں
ریٹیڈ موصلیت کی سطح: 40.5/95/185KV
درجہ بند ثانوی موجودہ: 5A یا 1A
ریٹیڈ فریکونسی: 50 ہ ہرٹز یا 60 ہ ہرٹز
محیطی درجہ حرارت: -5 ڈگری ~ +40 ڈگری
موجودہ ٹرانسفارمر GB20840.2-2014 اور IEC60044-1 معیارات کے مطابق ہیں
ریٹیڈ موصلیت کی سطح: 12/42/75KV
درجہ بند ثانوی موجودہ: 5A یا 1A
درجہ بندی کی فریکوئنسی: 50 ہ ہرٹز یا 60 ہ ہرٹز
محیطی درجہ حرارت: -5 ڈگری ~ +40 ڈگری
آلودگی کلاس چہارم
موجودہ ٹرانسفارمر GB20840.2-2014 اور IEC60044-1 معیارات کے مطابق ہیں
ریٹیڈ موصلیت کی سطح: 40.5/95/185KV
درجہ بند ثانوی موجودہ: 5A یا 1A
درجہ بندی کی فریکوئنسی: 50 ہ ہرٹز یا 60 ہ ہرٹز
محیطی درجہ حرارت: -25 ڈگری ~ +40 ڈگری
موجودہ ٹرانسفارمر وولٹیج ٹرانسفارمر ڈوئل کور سی ٹی
موجودہ ٹرانسفارمر GB20840.2-2014 اور IEC60044-1 معیارات کے مطابق ہیں
ریٹیڈ موصلیت کی سطح: 40.5/95/185KV
درجہ بند ثانوی موجودہ: 5A یا 1A
درجہ بندی کی فریکوئنسی: 50 ہ ہرٹز or60Hz
محیطی درجہ حرارت: -25 ڈگری ~ +40 ڈگری
Thecurrent ٹرانسفارمر GB20840.2-2014 اور IEC60044-1 معیارات کے مطابق ہیں۔
ریٹیڈ موصلیت کی سطح: 12/42/75KV
درجہ بند ثانوی موجودہ: 5A یا 1A
ریٹیڈ فریکونسی: 50 ہ ہرٹز یا 60 ہ ہرٹز
محیطی درجہ حرارت: -5 ڈگری ~ +40 ڈگری
ہمیں کیوں منتخب کریں
ہماری فیکٹری
یوکسنگ الیکٹرک کمپنی ، لمیٹڈ ایک پیشہ ور کارخانہ دار ہے جو 0.5KV-66KV موجودہ اور وولٹیج ٹرانسفارمر کی تیاری میں مہارت رکھتا ہے۔
اپنی مرضی کے مطابق خدمات
ہم اپنے صارفین کی تکنیکی ضروریات کا تفصیلی تجزیہ کرتے ہیں اور مخصوص صارفین کی ضروریات کو پورا کرنے کے لئے حسب ضرورت کے اختیارات پیش کرتے ہیں۔
پیشہ ورانہ ٹیم
ٹیم کے ممبران اپنے اپنے کرداروں میں انتہائی ہنر مند اور مہارت حاصل کرتے ہیں اور اپنی ملازمتوں میں کامیابی کے ل necessary ضروری تعلیم ، تربیت اور تجربہ رکھتے ہیں۔
اعلی معیار
ہماری مصنوعات کو بہترین مواد اور مینوفیکچرنگ کے عمل کا استعمال کرتے ہوئے بہت اعلی معیار پر تیار یا عمل میں لایا جاتا ہے۔ نئے مواد ، نئے ڈھانچے اور نئے عمل کے انتخاب پر مبنی ، کاروباری اداروں نے عمدہ کارکردگی اور قابل اعتماد آپریشن کے ساتھ نئی مصنوعات کو فعال طور پر تیار کیا ہے۔
جدید آلات
جدید ترین تکنیکی پیشرفتوں پر مبنی سازوسامان میں اعلی کارکردگی ، بہتر کارکردگی اور مضبوط وشوسنییتا ہے۔
ہائی وولٹیج سی ٹی کی اقسام
مردہ - ٹینک ct
مردہ - ٹینک سی ٹی ایس کو بنیادی اور ثانوی سمیٹ کے ساتھ ڈیزائن کیا گیا ہے جس میں ٹینک کے اندر تیل کو موصل کرنے میں ڈوبا جاتا ہے جو بجلی سے گراؤنڈ ہوتا ہے۔ اس قسم کی تعمیرات سے زیادہ وولٹیجز کے خلاف ایک اعلی سطح پر ڈائی الیکٹرک طاقت اور تحفظ فراہم کرتا ہے ، جس سے وہ ان ایپلی کیشنز کے ل suitable موزوں ہیں جن میں سخت بجلی کے ماحول میں اعلی وشوسنییتا کی ضرورت ہوتی ہے۔
مردہ - ٹینک سی ٹی ایس اکثر ٹرانسمیشن لائنوں اور سب اسٹیشنوں میں استعمال کے لئے منتخب کیے جاتے ہیں جہاں سامان کی استحکام اور لمبی عمر اہم ہوتی ہے۔ ان کا مضبوط ڈیزائن کم سے کم دیکھ بھال اور طویل خدمت زندگی کو یقینی بناتا ہے ، جو خاص طور پر دور دراز یا سخت - سے - مقامات تک پہنچنے میں خاص طور پر فائدہ مند ہے۔
براہ راست - ٹینک Ct
براہ راست - ٹینک سی ٹی ، اس کے برعکس ، ان کی بنیادی اور ثانوی سمیٹ کو موصل تیل میں ڈوبا ہوا ہے ، لیکن ٹینک خود متحرک ہے۔ یہ ترتیب موجودہ تبدیلیوں کے لئے ایک کمپیکٹ ڈیزائن اور تیز ردعمل کی اجازت دیتی ہے ، جو ایپلی کیشنز میں فائدہ مند ثابت ہوسکتی ہے جس میں تیز رفتار - اداکاری سے متعلق تحفظ اور عین مطابق موجودہ پیمائش کی ضرورت ہوتی ہے۔
براہ راست - ٹینک سی ٹی ایس ڈسٹری بیوشن نیٹ ورکس اور صنعتی ترتیبات میں کثرت سے استعمال ہوتے ہیں جہاں جگہ پریمیم میں ہوتی ہے ، اور موثر آپریشن کے لئے غلطیوں کا فوری پتہ لگانا ضروری ہے۔
ہائی وولٹیج سی ٹی کا اطلاق
بیٹری چارجر میں:
چارجر کے ذریعے بہاؤ کو موجودہ میں مختلف کرنے کے لئے بیٹری چارجرز میں ہائی وولٹیج سی ٹی کا استعمال کیا جاتا ہے۔ موجودہ ٹرانسفارمر میں سمیٹ کی تعداد کو ایڈجسٹ کرکے ، چارجنگ کرنٹ کی وولٹیج اور بجلی کی درجہ بندی کو ایڈجسٹ کیا جاسکتا ہے۔
شمسی پینل میں:
وہ اپنے آؤٹ پٹ وولٹیج کو بڑھانے یا کم کرنے کے لئے شمسی پینل کے ساتھ استعمال ہوتے ہیں۔ ایسا کرنے کے ل you ، آپ کو موجودہ ٹرانسفارمر میں ایک مخصوص تعداد میں سمیٹ استعمال کرنا چاہئے۔
inverters میں:
وہ AC ان پٹ وولٹیج سے آؤٹ پٹ وولٹیج کو مختلف کرنے کے لئے انورٹرز میں استعمال ہوتے ہیں۔ بنیادی مقصد AC ان پٹ وولٹیج کے ساتھ بیٹریاں چارج کرنے کے قابل ہونا ہے لیکن پھر بھی ایک معیاری انورٹر سے زیادہ DC آؤٹ پٹ پاور ہے۔
سب اسٹیشن:
سب اسٹیشن میں گزرنے والے وولٹیج کو مختلف کرنے کے لئے سب اسٹیشنوں میں ہائی وولٹیج سی ٹی کا استعمال کیا جاتا ہے۔ موجودہ ٹرانسفارمر میں سمیٹ کی تعداد کو ایڈجسٹ کرکے ، سب اسٹیشن کی وولٹیج اور بجلی کی درجہ بندی کو ایڈجسٹ کیا جاسکتا ہے۔
پاور پلانٹس:
وہ پاور پلانٹس میں استعمال ہوتے ہیں تاکہ ان کے ذریعے گزرنے والے وولٹیج کو مختلف کیا جاسکے۔ موجودہ ٹرانسفارمر میں سمیٹ کی تعداد کو ایڈجسٹ کرکے ، پاور پلانٹ کی وولٹیج اور بجلی کی درجہ بندی کو ایڈجسٹ کیا جاسکتا ہے۔
روبوٹکس میں:
روبوٹکس میں ہائی وولٹیج سی ٹی کا استعمال ان کے آؤٹ پٹ وولٹیج کو بڑھانے یا کم کرنے کے لئے کیا جاتا ہے۔
موجودہ ٹرانسفارمر کا استعمال کرتے وقت 4 احتیاطی تدابیر
اس بات کو یقینی بنائیں کہ قطبی رابطے درست ہیں
موجودہ ٹرانسفارمر عام طور پر منفی قطعیت کی نشاندہی کرتے ہیں۔ اگر قطبی خطا غلط ہے تو ، منسلک آلات خراب ہونے لگتے ہیں۔ انرجی میٹر منفی ریڈنگ دکھائے گا اور ریلے منفی کرنٹ کو پڑھے گا۔ اس سے ریلے ٹرپ سرکٹ کو چالو کرنے کا باعث بنے گا۔ بہت سے معاملات میں ، یہاں تک کہ جب ایک ہی لائن پر متوازی میں متعدد سی ٹی موجود ہوں تو ، ان سب میں شارٹ سرکٹ کا سبب بن سکتا ہے۔
ثانوی سرکٹ کو حفاظتی نقطہ الاٹ کریں
حفاظتی ریلے کے محفوظ اور ہموار آپریشن کے لئے مناسب موجودہ ٹرانسفارمر گراؤنڈنگ بہت ضروری ہے۔ موجودہ ٹرانسفارمر سیکنڈری گراؤنڈنگ متعدد مقامات پر کی جاتی ہے عام حالات میں کسی بھی مسئلے کا قطعی طور پر نہیں ہوتا ہے۔ تاہم ، کسی غلطی کی صورت میں ، موجودہ ٹرانسفارمر کے مختلف گراؤنڈ پوائنٹس پر صلاحیت مختلف شرحوں پر بڑھ جائے گی۔ اس سے سی ٹی سرکٹ کے ذریعے اعلی موجودہ بہاؤ کی طرف جاتا ہے ، اور یہ موجودہ پرائمری کرنٹ کا نمائندہ نہیں ہے۔ اس سے ریلے کو یقین ہوتا ہے کہ اس کے حفاظتی زون اور سفر میں ایک غلطی ہے۔
مقصد کی پیمائش کے لئے ایک تحفظ - ٹائپ سی ٹی استعمال نہ کریں اور vise - ورسا
تحفظ کی قسم موجودہ ٹرانسفارمرز کو فالٹ کرنٹ کی اعلی سطح کے تحت چلانے کے لئے ڈیزائن کیا گیا ہے۔ اگر وہ عام آپریشن کے تحت میٹروں سے جڑے ہوئے ہیں تو ، اس سے میٹروں کی پیمائش کی درستگی پر اثر پڑے گا۔ مزید برآں ، اعلی کرنٹ کو میٹروں تک پہنچایا جائے گا ، جس سے انہیں شدید نقصان پہنچے گا۔
کارروائیوں کے دوران ثانوی سرکٹ کو کھلا نہ چھوڑیں
اگر سی ٹی سیکنڈری کھلا رہ گیا ہے تو ، یہ سی ٹی ڈیوائس کی حفاظت کے ساتھ ساتھ سی ٹی کو انسٹال کرنے یا برقرار رکھنے کے لئے کام کرنے والے اہلکاروں کو بھی خطرے میں ڈال سکتا ہے۔
اے۔
B.ACCURACY پیمائش میں متاثر ہوتا ہے
C. زیادہ گرمی کی وجہ سے جلانے والا
ہائی وولٹیج سی ٹی کو کیسے برقرار رکھیں
بصری معائنہ:
1. ہائی وولٹیج سی ٹی اور اس سے وابستہ وائرنگ اور رابطوں کے بصری معائنہ کے ساتھ شروع کریں۔ جسمانی نقصان کی کسی علامتوں ، جیسے دراڑیں ، وقفے یا بے نقاب تاروں کی تلاش کریں۔
2. چیک کریں کہ ہائی وولٹیج سی ٹی وینڈنگ اور ٹرمینلز کا احاطہ کرنے والا موصلیت کا مواد برقرار ہے اور پہننے یا بگاڑ سے پاک ہے۔
میگر ٹیسٹ:
ہائی وولٹیج سی ٹی کی موصلیت مزاحمت کی پیمائش کے لئے میگگر یا موصلیت کے خلاف مزاحمت ٹیسٹر کا استعمال کریں۔
پولریٹی چیک:
موصلیت کے خلاف مزاحمت کے ٹیسٹ کے انعقاد کے بعد ، ایک پولریٹی چیک انجام دیں تاکہ یہ یقینی بنایا جاسکے کہ ہائی وولٹیج سی ٹی صحیح طریقے سے منسلک ہے۔
نتائج کو ریکارڈ اور تشریح کریں:
ٹیسٹ کے نتائج کو ریکارڈ کریں ، بشمول موصلیت کے خلاف مزاحمت کی اقدار ، پولریٹی چیک ، اور ڈائی الیکٹرک طاقت کے ٹیسٹ کے نتائج۔
انشانکن:
موجودہ پیمائش میں درستگی کو یقینی بنانے کے لئے وقتا فوقتا ہائی وولٹیج سی ٹی کیلیبریٹ کریں۔ کارخانہ دار کے تجویز کردہ انشانکن شیڈول پر عمل کریں۔
درجہ حرارت کے تحفظات:
ہائی وولٹیج سی ٹی کے آپریٹنگ درجہ حرارت کی حد پر غور کریں اور اس بات کو یقینی بنائیں کہ وہ مخصوص حد سے باہر درجہ حرارت کے سامنے نہ ہوں۔
مقناطیسی مداخلت سے پرہیز کریں:
پیمائش کی غلطیوں کو روکنے کے لئے مقناطیسی مداخلت کے ذرائع ، جیسے مضبوط مقناطیسی شعبوں یا آس پاس کے مقناطیسی آلات سے ہائی وولٹیج سی ٹی کو دور رکھیں۔
ہائی وولٹیج سی ٹی کو کیسے انسٹال کریں
تنصیب کے عمل سے پہلے ، آپ کی اچھی طرح سے - ہونے کو یقینی بنانے کے لئے ضروری حفاظتی احتیاطی تدابیر اختیار کرنا ضروری ہے۔ اس بات کو یقینی بنائیں کہ بجلی کی فراہمی کو بند کردیں اور مناسب ذاتی حفاظتی سازوسامان (پی پی ای) پہنیں ، بشمول دستانے ، چشمیں اور موصل جوتے۔ بجلی کے معیارات اور ضوابط کی تعمیل کو یقینی بنانے کے لئے کسی اہل الیکٹریشن کے ساتھ کام کرنے کا بھی مشورہ دیا جاتا ہے۔
موجودہ ٹرانسفارمر کے لئے مناسب بڑھتے ہوئے مقام کا انتخاب بہت ضروری ہے۔ سی ٹی کو آلات یا کنڈکٹر کے لئے زیادہ سے زیادہ قریب رکھنا چاہئے ، جس کی نگرانی یا حفاظت کی جانی چاہئے۔ اس بات کو یقینی بنائیں کہ مقام انسٹالیشن اور مستقبل کی بحالی کے لئے آسان رسائی اور مناسب کلیئرنس کی اجازت دیتا ہے۔
ایک بار مثالی مقام کا تعین کرنے کے بعد ، موجودہ ٹرانسفارمر کو ماؤنٹ کرنے کے لئے ان اقدامات پر عمل کریں:
1. اس بات کا تذکرہ کریں کہ بڑھتے ہوئے سطح کسی بھی ملبے یا آلودگیوں سے صاف اور آزاد ہے۔
2. بڑھتے ہوئے سطح پر موجودہ ٹرانسفارمر کا مقام اور سوراخ کرنے والے سوراخوں کے مقامات کو نشان زد کریں۔
3. نشان زدہ مقامات پر سوراخوں کو کھینچیں ، اس بات کو یقینی بنائیں کہ وہ بڑھتے ہوئے ہارڈ ویئر کے لئے مناسب سائز اور گہرائی کے ہیں۔
3. فراہم کردہ بڑھتے ہوئے بریکٹ اور ہارڈ ویئر کا استعمال کرتے ہوئے موجودہ ٹرانسفارمر کو محفوظ طریقے سے جوڑیں۔ بولٹ یا پیچ کو کارخانہ دار کی تجویز کردہ ٹارک کی ترتیبات پر سخت کریں۔
درست پیمائش اور تحفظ کو یقینی بنانے کے لئے موجودہ ٹرانسفارمر کی مناسب وائرنگ ضروری ہے۔ ان رہنما خطوط پر عمل کریں:
1. موجودہ ٹرانسفارمر کے بنیادی اور ثانوی پہلوؤں کو بیان کریں۔ بنیادی پہلو موجودہ کی نگرانی کے ساتھ کنڈکٹر سے منسلک ہے ، جبکہ ثانوی پہلو پیمائش یا حفاظتی سامان سے منسلک ہے۔
2. پرائمری اور ثانوی دونوں طرف سے نامزد تاروں سے موصلیت کو دیکھ بھال کے ساتھ چھین لیں ، اس بات کو یقینی بناتے ہوئے کہ کوئی ڈھیلے کے پٹے باقی نہیں ہیں۔
3. پرائمری سائیڈ تاروں کو موجودہ - لے جانے والے کنڈکٹر سے منسلک کریں۔ مناسب تار کنیکٹر یا کلیمپ استعمال کریں اور ایک محفوظ کنکشن کو یقینی بنائیں۔
4. کارخانہ دار کی ہدایات اور کسی بھی قابل اطلاق بجلی کے کوڈوں کے بعد ، ماپنے یا حفاظتی آلات سے ثانوی سائیڈ تاروں سے رابطہ کریں۔
5. ڈبل - تمام رابطوں کو چیک کریں تاکہ یہ یقینی بنایا جاسکے کہ وہ تنگ اور مناسب طریقے سے موصل ہیں۔
ہماری فیکٹری
یوکسنگ الیکٹرک کمپنی ، لمیٹڈ کا پلانٹ کا رقبہ 5600 مربع میٹر ہے۔ یہاں 51 ملازمین ، 5 تکنیکی ماہرین ہیں جن میں انٹرمیڈیٹ ٹائٹلز اور 2 سینئر انجینئر ہیں جو نئی مصنوعات کی ترقی کی ضمانت فراہم کرتے ہیں۔ نئے مواد ، نئے ڈھانچے اور نئے عمل کو منتخب کرنے کی بنیاد پر ، کاروباری اداروں نے اچھی کارکردگی اور قابل اعتماد آپریشن کے ساتھ نئی مصنوعات کو فعال طور پر تیار کیا۔ فی الحال ، مرکزی مصنوعات کو آزادانہ طور پر تیار اور تیار کیا گیا ہے اور اس میں 230 سے زیادہ ماڈلز اور 2000 سے زیادہ وضاحتیں ہیں۔ مصنوعات کو بڑے پیمانے پر پاور اسٹیشنوں ، بجلی گھروں ، فیکٹریوں اور بجلی کے نظام میں استعمال کیا جاتا ہے۔ وہ پورے ملک کے صوبوں ، شہروں اور خود مختار علاقوں میں اچھی طرح فروخت کرتے ہیں ، اور کئی بار قومی اہم منصوبوں میں استعمال ہوتے رہے ہیں۔ کچھ مصنوعات روس ، افریقہ ، جنوب مشرقی ایشیاء اور دیگر ممالک کو برآمد کی جاتی ہیں۔ اس کے علاوہ ، ہماری کمپنی صارفین کی ضروریات کے مطابق خصوصی وضاحتوں کے ساتھ ٹرانسفارمر بھی ڈیزائن اور تیار کرسکتی ہے
