موجودہ ٹرانسفارمر 300 5ایک پاور سسٹم

تکنیکی ڈیٹا

• آلودگی کی کلاس: کلاس ll؛
• یہ امتزاج ٹرانسفارمر سنگل فیز وولٹیج ٹرانسفارمر کے امتزاج سے اس بات کو ذہن میں رکھتے ہوئے کہ سنگل فیز کرنٹ ٹرانسفارمر کو تین فیز میں بدلتا ہے۔ Y/Y کنکشن کے ساتھ وولٹیج ٹرانسفارمر؛
• GB20840 کے ساتھ ملنے کے لیے ransformers کا اس قسم کا مجموعہ۔
• وولٹیج ٹرانسفارمر تناسب کی شرح شدہ وولٹیج: 3500/100(V)؛ درجہ بندی شدہ ثانوی پیداوار: 20VA0.50.250VA؛
• لوڈ پاور فیکٹر COSφ=0.8(lag);
• محیطی درجہ حرارت:-30 ڈگری -40 ڈگری .روزانہ اوسط درجہ حرارت 30 ڈگری سے زیادہ نہیں ہوتا ہے۔
• اونچائی: 4000m سے کم یا اس کے برابر؛

دیگر تکنیکی پیرامیٹرز مندرجہ ذیل ہیں:

نوٹ: اگر مطلوبہ پیرامیٹر اوپر کی حد سے باہر ہے، تو اس پر ہمارے ساتھ بات چیت اور تصدیق کی جا سکتی ہے۔

JLSZY-35W مشترکہ ٹرانسفارمر (جسے الیکٹرک انرجی میٹر باکس بھی کہا جاتا ہے) AC 50Hz اور ریٹیڈ وولٹیج 35kV والی تھری فیز پاور لائنوں میں فعال اور رد عمل والی برقی توانائی کی پیمائش کے لیے استعمال کیا جاتا ہے۔ یہ دیہی بیرونی سب اسٹیشنوں کے لیے موزوں ہے اور چھوٹے سب اسٹیشنوں اور صنعتی اداروں کے ڈسٹری بیوشن اسٹیشنوں کے لیے بھی استعمال کیا جا سکتا ہے۔ یہ پروڈکٹ JLS-35 تیل میں ڈوبی ہوئی برقی توانائی میٹر باکس کی جگہ لے سکتی ہے۔

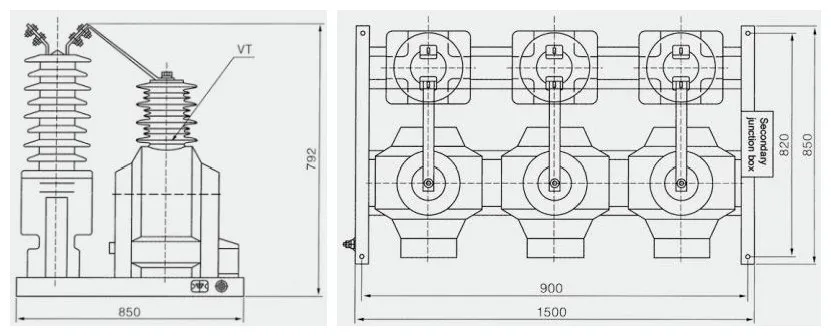

اس قسم کا مشترکہ ٹرانسفارمر بیرونی ایپوکسی رال کاسٹ ہے، مکمل طور پر بند، ستون کی قسم کا ڈھانچہ۔ بیرونی epoxy رال کاسٹنگ کے استعمال کی وجہ سے، مصنوعات میں آرک مزاحمت، UV مزاحمت، عمر بڑھنے کے خلاف مزاحمت، طویل زندگی، اور بحالی سے پاک خصوصیات ہیں. یہ پراڈکٹ ایک "Y" قسم کے کنکشن میں تین سنگل فیز گراؤنڈ وولٹیج ٹرانسفارمرز پر مشتمل ہے، اور دو موجودہ ٹرانسفارمرز بالترتیب فیز A اور C پر سیریز میں جڑے ہوئے ہیں، اور موجودہ ٹرانسفارمر کی سیکنڈری وائنڈنگ میں مختلف کرنٹ ریشوز حاصل کرنے کے لیے نلکے ہوتے ہیں۔

ثانوی آؤٹ لیٹ کو دھات کی نلی کے ذریعے نکالا جاتا ہے، جو آسان، محفوظ اور قابل اعتماد ہے، اور چوری کے خلاف اقدامات کو نافذ کر سکتا ہے۔ تنصیب کے لیے بیس چینل پر چار بڑھتے ہوئے سوراخ ہیں۔

1. درستگی کی سطح: 0.2S، 0.2، 0.5S، 0.5

2. شرح شدہ وولٹیج کا تناسب: 35000/100؛

3. درجہ بندی شدہ بنیادی کرنٹ: 5-400A

4. ثانوی کرنٹ کی درجہ بندی: 5A یا 1A

5. شرح شدہ صلاحیت: وولٹیج کا حصہ: 0.2 سطح، 3*30VA؛ 2*30VA

6. موجودہ حصہ: 0.2S، 02 سطح، 3*15VA؛ 2*15VA

7. ریٹیڈ شارٹ ٹائم تھرمل کرنٹ ملٹیپل: 100/1n/1s

8. شرح شدہ متحرک استحکام موجودہ ملٹیپل: 250/th

• پاور فیکٹر: CosФ=0.8 (پیچھے رہنا)؛
• انسداد آلودگی گریڈ: کلاس ll
• محیطی درجہ حرارت:-5 ڈگری +40 ڈگری، روزانہ اوسط درجہ حرارت 30 ڈگری سے زیادہ نہیں
• اونچائی: 1000 میٹر سے کم یا اس کے برابر
• محیطی نمی: 75% سے کم یا اس کے برابر
